7D K系列

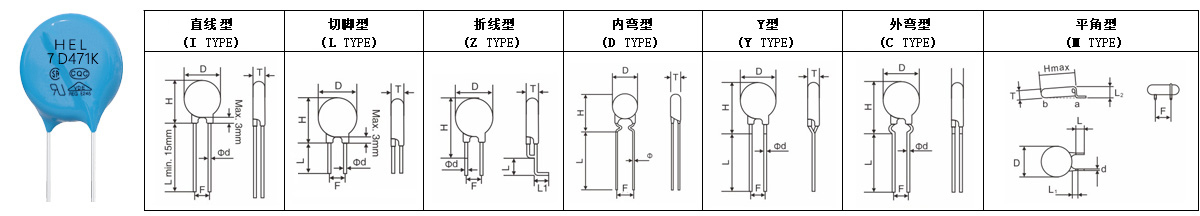

 産品尺寸

單位Unit：mm

系列 Series	壓敏電壓 Varistor Voltage	厚度 Tmax
7D	18V ~ 39V	3.9
	47V ~ 68V	4.4
	82V ~ 150V	3.9
	180V ~ 270V	4.3
	330V ~ 390V	4.9
	430V ~ 560V	5.7
	620V ~ 780V	6.5
	820V	6.8

注：如果腳型為外彎等非直線&λ型，則通常Hmax=14mm

 産品電性能

型号規格	壓敏電壓	最大允許使用電壓		最大限制電壓	通流容量		靜态功率	能量耐量	靜态電容量（參考值）	下載
型号規格	V1mA (V)	AC (V)	DC (V)	V10A (V)	Imax (8/20μs) (A)	In(15次) (8/20μs) （A）	（W）	(10/1000μs)（J）	1kHz (PF)	下載

HEL 7D180K	18（16～20）	11	14	·38	250	—	0.02	1.3	3500	下載
HEL 7D220K	22（20～24）	14	18	·43	250	—	0.02	1.7	2800	下載
HEL 7D270K	27（24～30）	17	22	·53	250	—	0.02	2	2200	下載
HEL 7D330K	33（30～36）	20	26	·65	250	—	0.02	2.4	1800	下載
HEL 7D390K	39（35～43）	25	31	·77	250	—	0.02	2.8	1450	下載
HEL 7D470K	47（42～52）	30	38	·93	250	—	0.02	3.5	1150	下載
HEL 7D560K	56（50～62）	35	45	·110	250	—	0.02	4.1	1050	下載
HEL 7D680K	68（61～75）	40	56	·135	250	—	0.02	5	970	下載
HEL 7D820K	82（74～90）	50	65	135	1200	500	0.25	6	930	下載
HEL 7D101K	100（90～110）	60	85	165	1200	500	0.25	7.4	860	下載
HEL 7D121K	120（108～132）	75	100	200	1200	500	0.25	8	670	下載
HEL 7D151K	150（135～165）	95	125	250	1200	500	0.25	10	490	下載
HEL 7D181K	180（162～198）	115	150	300	1200	500	0.25	12	330	下載
HEL 7D201K	200（180～220）	130	170	340	1200	500	0.25	14	240	下載
HEL 7D221K	220（198～242）	140	180	360	1200	500	0.25	15	190	下載
HEL 7D241K	240（216～264）	150	200	395	1200	500	0.25	16	165	下載
HEL 7D271K	270（243～297）	175	225	455	1200	500	0.25	19	150	下載
HEL 7D301K	300（270～330）	195	250	505	1200	500	0.25	22.1	135	下載
HEL 7D331K	330（297～363）	210	275	550	1200	500	0.25	24.2	130	下載
HEL 7D361K	360（324～396）	230	300	595	1200	500	0.25	26	125	下載
HEL 7D391K	390（351～429）	250	320	650	1200	500	0.25	26	105	下載
HEL 7D431K	430（387～473）	275	350	710	1200	500	0.25	29	100	下載
HEL 7D471K	470（423～517）	300	385	775	1200	500	0.25	31	90	下載
HEL 7D511K	510（459～561）	320	418	842	1200	500	0.25	34	80	下載
HEL 7D561K	560（504～616）	350	460	920	1200	500	0.25	34	75	下載
HEL 7D621K	620（558～682）	385	505	1,025	1200	500	0.25	36	70	下載
HEL 7D681K	680（612～748）	420	560	1,120	1200	500	0.25	36	65	下載
HEL 7D751K	750（675～825）	460	615	1,240	1200	500	0.25	39	61	下載
HEL 7D781K	780（702～858）	485	640	1,290	1200	500	0.25	41	54	下載
HEL 7D821K	820（738～902）	510	670	1,355	1200	500	0.25	43	48	下載

·180至680最大限制電(di∞¥àn)壓測試電流是2.5A.

 浪湧電流沖擊級别

産品級别 Product Level		K 普通型 Coventional Version		KJ 加強型 Enhanced Version		KH 超強型 Super Enhanced Version		KX 訂制型 Custom made Version
規格 Part No.	壓敏電壓 V1mA(V)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電壓沖擊 40次 Impulse Voltage 40 times (1.2/50μs) (V)	超出左邊欄的 脈沖标準的 特殊規格 Super High Energy
5D	82～750	400	150	800	250	800	1000	舉例1 Example　 14D滿足20D的 脈沖性能要求 14D instead of 20D 舉例2 Example HEL14D561KX能達到 6KV/3KA 100次 HEL14D561KX reach 6KV/3KA 100 times
7D	82～820	1200	500	1750	1000	1750	2000
10D	82～1800	2500	1500	3500	1500	3500	4000
14D	82～1800	4500	3000	6000	3000	6000	6000
20D	82～1800	6500	3000	10000	5000	10000	10000
5D	18～68	100	—	250	150	—	—
7D	18～68	250	—	500	250	—	—
10D	18～68	500	—	1000	500	—	—
14D	18～68	1000	—	2000	1000	—	—
20D	18～68	2000	—	3000	1000	—	—
符合國際、國家的 标準編号 In accordance with International and National Standards		IEC61051-1 GB/T10193 IEC61051-2 GB/T10194 IEC61051-2-2 GB/T10195 CSA-C22.2 UL1449		包含左欄,并增加以下标準:In←φclude the left column, and add ÷™★ the following: IEC60950-1:2005/Annex Q GB4943.1-2011 GB8898-2011 UL1449		包含左欄,并增加以下标準:Include the left column, and add the following: ≤≈€ IEC61000-4-5 GB/T17626.5 IEC61643-331 GB/T18802.331

備注：上表KH超強型“電(diàn±→↑✘)壓沖擊”40次僅适用于壓敏電(dià γn)壓430V及其以上規格的産品。

Remark: the Impluse voltage↑>‍↕ testing standards(1.2/50μs) wπ®ith 40 times are only appl∑∞ icable to the products which w®♥♣ith the varistor voltage more ₹Ωthan 430V.

 安規認證及相應型号

型号規格	5D	7D
180
220
270
330
390
470
560
680
820
101
121
151
181
201
221
241
271
301
331
361
391
431
471
511
561
621
681
751	——
781
821
911	——	——
951
102
112
152	——	——
182	——	——

備注：
CQC（GB/T10193，GB/T10194).¶×
UL1449(VZCA2/UL,VZCA8/C-UL), 105℃，125® ≤★℃，130℃.
VDE（IEC61051-1，-2，-2-2).☆&α±
CSA（C22.2 No.269.5-17）.
Q1 = CQC(GB4943.1，GB8898).
Q2 = VDE(IEC60950-1 Annex.Qγβ& ).
上述認證規格可能會(h↑¶<uì)變更，如有需要請及¥✔'時向品管部索取最新版本。

 降額曲線圖和伏安特性圖

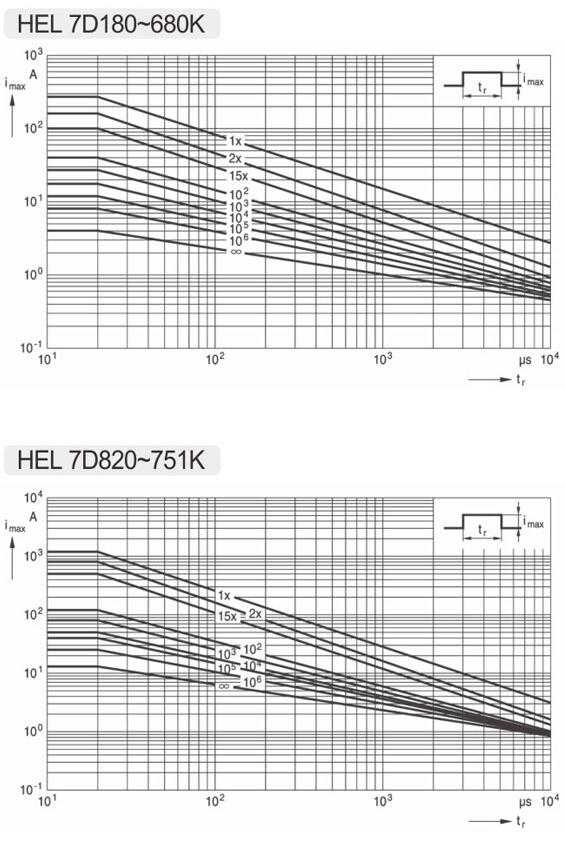

降額曲線圖 Derating Curves

橫軸是沖擊時間即浪湧波型寬度，縱軸₹"是沖擊電流峰值，

線上的數字是(s×←∑hì)沖擊次數；

Maximum surge current imax = f(tr,pulse train)

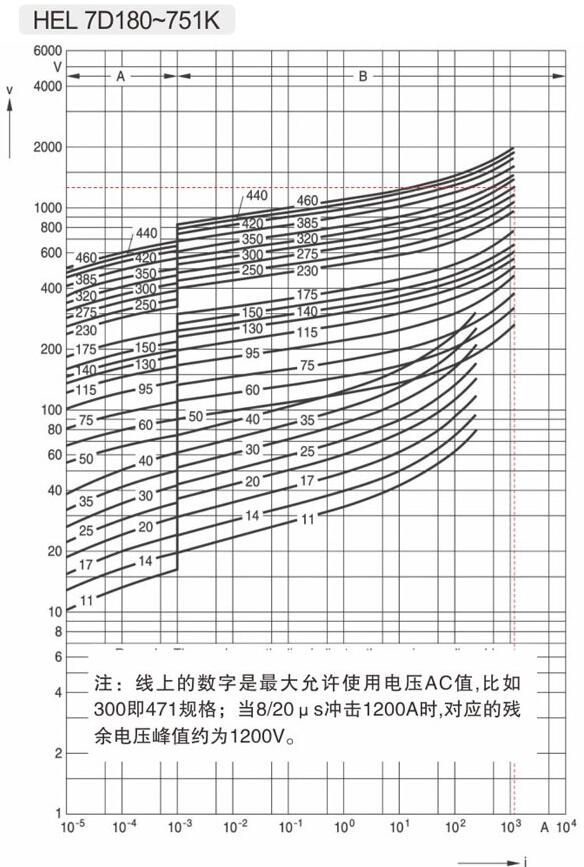

伏安特性圖 v/i characteristics

A區是洩漏電流®&區， A=Leakage current,

B區是沖擊電流與限制←σ✘電壓對應區

B = Protection level <®for worst-case varistor tole→‍≥rances
