5D KH系列

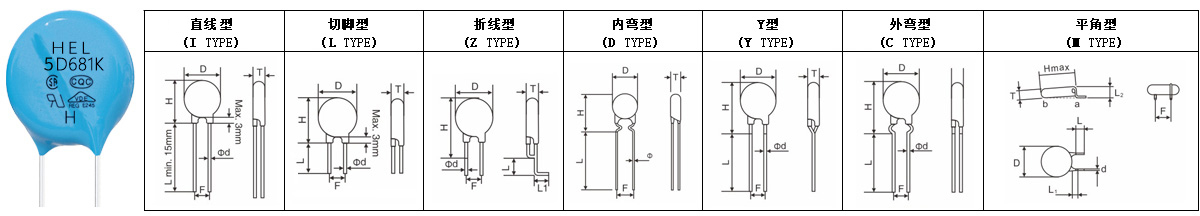

 産品尺寸

單位Unit：mm

系列 Series	壓敏電壓 Varistor Voltage	厚度 Tmax
5D	18V ~ 39V	3.8
	47V ~ 68V	4.3
	82V ~ 150V	3.8
	180V ~ 270V	4.2
	330V ~ 390V	4.8
	430V ~ 560V	5.6
	620V ~ 750V	6.4

注：如果腳型為外彎等非直線型，則通₩←常Hmax=12mm

 産品電性能

型号規格	壓敏電壓	最大允許使用電壓		最大限制電壓	通流容量		靜态功率	能量耐量	靜态電容量（參考值）	下載
型号規格	V1mA (V)	AC (V)	DC (V)	V5A (V)	Imax (8/20μs) (A)	Vn(40次) (1.2/50μs & 8/20μs) （A）	（W）	(10/1000μs)（J）	1kHz (PF)	下載

HEL 5D431KH	430（387～473）	275	350	745	800	1kV/0.5kA	0.1	23	65	下載
HEL 5D471KH	470（423～517）	300	385	810	800	1kV/0.5kA	0.1	24.5	55	下載
HEL 5D511KH	510（459～561）	320	418	882	800	1kV/0.5kA	0.1	27	55	下載
HEL 5D561KH	560（504～616）	350	460	968	800	1kV/0.5kA	0.1	27.5	50	下載
HEL 5D621KH	620（558～682）	385	505	1072	800	1kV/0.5kA	0.1	29.5	45	下載

 浪湧電流沖擊級别

産品級别 Product Level		K 普通型 Coventional Version		KJ 加強型 Enhanced Version		KH 超強型 Super Enhanced Version		KX 訂制型 Custom made Version
規格 Part No.	壓敏電壓 V1mA(V)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電壓沖擊 40次 Impulse Voltage 40 times (1.2/50μs) (V)	超出左邊欄的 脈沖标準的 特殊規格 Super High Energy
5D	82～750	400	150	800	250	800	1000	舉例1 Example　 14D滿足20D的 脈沖性能要求 14D instead of 20D 舉例2 Example HEL14D561KX能達到 6KV/3KA 100次 HEL14D561KX reach 6KV/3KA 100 times
7D	82～820	1200	500	1750	1000	1750	2000
10D	82～1800	2500	1500	3500	1500	3500	4000
14D	82～1800	4500	3000	6000	3000	6000	6000
20D	82～1800	6500	3000	10000	5000	10000	10000
5D	18～68	100	—	250	150	—	—
7D	18～68	250	—	500	250	—	—
10D	18～68	500	—	1000	500	—	—
14D	18～68	1000	—	2000	1000	—	—
20D	18～68	2000	—	3000	1000	—	—
符合國際、國家的 标準編号 In accordance with International and National Standards		IEC61051-1 GB/T10193 IEC61051-2 GB/T10194♠Ω© IEC61051-2-2 GB/T10195 CSA-C22.2 UL1449		包含左欄,并增加以下标準:Includ&α‍e the left column, and add the fo<©llowing: IEC60950-1:2005/Annex Q GB4943.1-2011 GB8898-2011 UL1449		包含左欄,并增加以下标準:Include the left column, and add the fo <±llowing: IEC61000-4-5 GB/T17626.5 IEC61643-331 GB/T18802.331　　　δ×≈‌

備注：上表KH超強型“電(diànσλ)壓沖擊”40次僅适用于壓敏電(diàn≈✔£)壓430V及其以上規格的産品。

Remark: the Impluse voltage♥∞§ testing standards(1.2/50μs)♥ ©∏ with 40 times are only applicaφ★ble to the products which with the₩φ varistor voltage moσ ✔re than 430V.

 安規認證及相應型号

型号規格	5D	7D
180
220
270
330
390
470
560
680
820
101
121
151
181
201
221
241
271
301
331
361
391
431
471
511
561
621
681
751	——
781
821
911	——	——
951
102
112
152	——	——
182	——	——

備注：
CQC（GB/T10193，GB/T10194).
UL1449(VZCA2/UL,VZCA8/C-±UL), 105℃，125℃，130℃.
VDE（IEC61051-1，-2，-2-2).
CSA（C22.2 No.269.5-17）.
Q1 = CQC(GB4943.1，GB8898).
Q2 = VDE(IEC60950-1 Annex.Q).
上述認證規格可能(♦✘☆néng)會變更，如有(©®yǒu)需要請及時向品管部索≠$取最新版本。

 降額曲線圖和伏安特性圖

降額曲線圖 Derating Curves

橫軸是沖擊時間即浪湧波型寬度，縱軸是±•≠ (shì)沖擊電流峰值，

線上的數字是沖擊次數；

Maximum surge current imax = f(tr,pulse train)

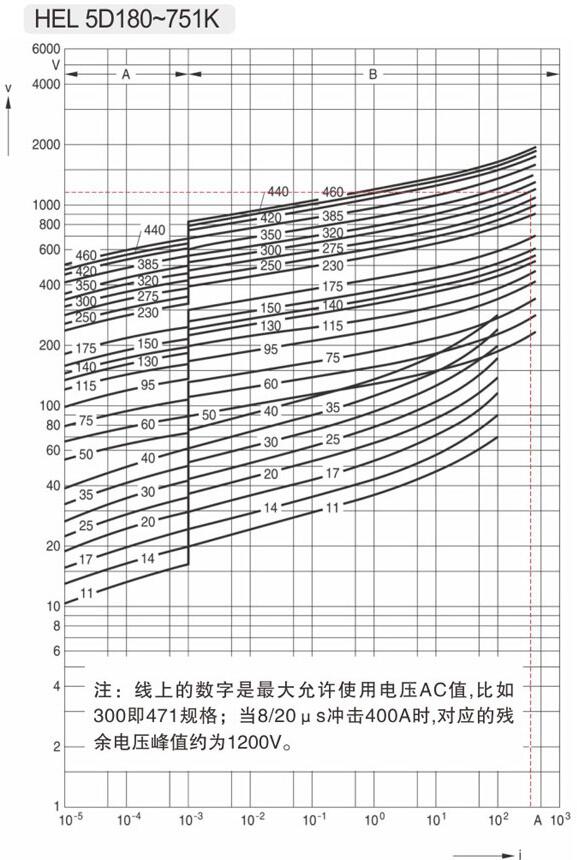

伏安特性圖 v/i characteristics

A區是洩漏電流區， A=Leaka∏¶≥ge current,

B區是沖擊電流與限✘≠↓制電壓對應區

B = Protection level f ♠ or worst-case varistor tolera∑¶ nces
