HEL D-11系列

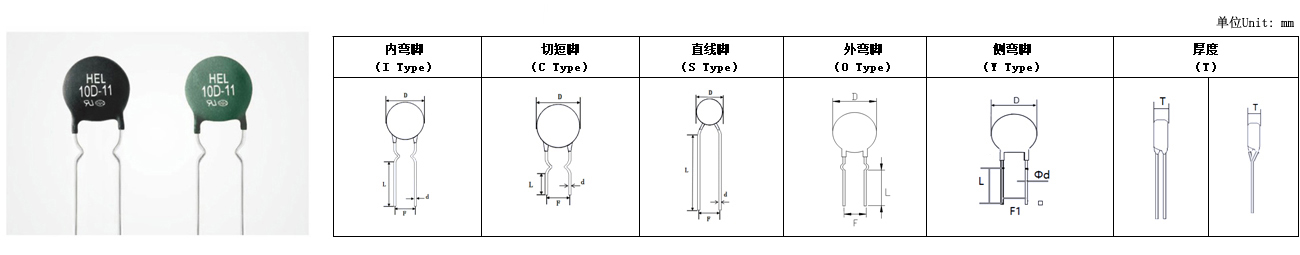

 産品尺寸

型号	Dmax	Tmax	∅d δ"§ ©‌ ±0.1	F1 σ®☆ ±1	F2 ✘∏★₹ ±1.5	直腳	彎腳		Y型腳
型号	Dmax	Tmax	∅d δ"§ ©‌ ±0.1	F1 σ®☆ ±1	F2 ✘∏★₹ ±1.5	L±1	L1±0.5	L2±2	L±1
NTC□D-11	13	6	0.75	7.5/5	5/3	2.8-20	3.0-20	7或4	2.8-20

 産品電性能

型号	R25 (Ω)	最大 穩态電流 (A)	殘餘電阻* (Ω)	耗散系數* (mw/°c)	熱時間 常數* (s)	最大允許使用容量值 240V/120V(μF)	B值（K）	工作溫度 (°c)	阻值偏差	包裝方式導線長短	産品外型	材料選擇			切腳 mm	下載
型号	R25 (Ω)	最大 穩态電流 (A)	殘餘電阻* (Ω)	耗散系數* (mw/°c)	熱時間 常數* (s)	最大允許使用容量值 240V/120V(μF)	B值（K）	工作溫度 (°c)	阻值偏差	包裝方式導線長短	産品外型	封裝材料	引線	顔色	切腳 mm	下載

2.5D-11

3D-11

5D-11

8D-11

10D-11

12D-11

15D-11

16D-11

20D-11

22D-11

33D-11

47D-11

50D-11

說明：*表示參考$α值

阻值偏差：M：±20%；L：±15%定制

包裝方式/導線長短： B：散裝；C：切短腳散裝；T：編帶包裝

産品外型： S型：直腳；I型：內彎腳；O型：外彎腳；Y型：側彎腳Ω$

安規證書 ： CQC 10001052520 | •₩φ£UL/CUL E319959 | TUV NO.B001↓€6170001 Rev.02

質量管理證書：ISO9001： 2015Certificates | ISO14001δ★§： 2015Certificates

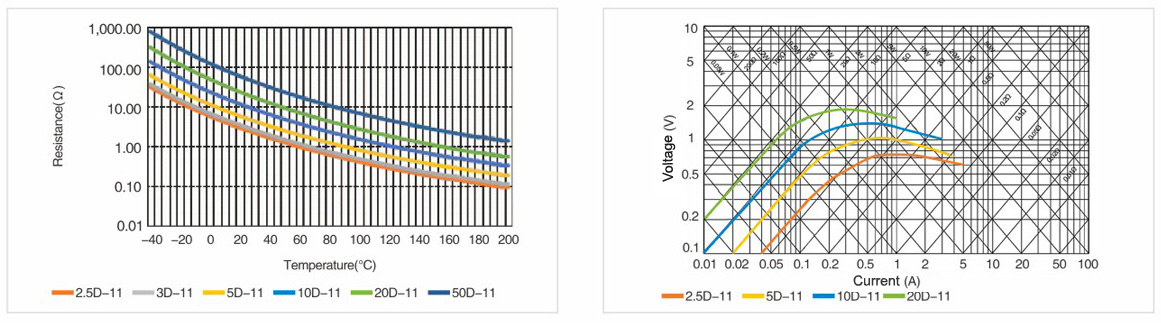

 産品阻溫特性和靜态伏安特性

 安規認證及相應型号

型号	R25 （Ω）	安規認證			型号	R25 （Ω）	安規認證
型号	R25 （Ω）	UL/CUL	CQC	TUV	型号	R25 （Ω）	UL/CUL	CQC	TUV
5D-5	5	√		√	1.5D-13	1.5	√		√
8D-5	8			√	2.5D-13	2.5	√	√	√
10D-5	10	√		√	3D-13	3	√	√	√
20D-5	20	√		√	4.7D-13	4.7	√	√	√
33D-5	33	√		√	5D-13	5	√	√	√
3D-7	3			√	8D-13	8	√	√	√
5D-7	5	√	√	√	10D-13	10	√	√	√
8D-7	8	√	√	√	16D-13	16	√	√	√
10D-7	10	√	√	√	18D-13	18	√	√	√
12D-7	12	√	√	√	20D-13	20	√	√	√
16D-7	16	√	√	√	30D-13	30	√	√	√
20D-7	20	√	√	√	47D-13	47	√	√	√
22D-7	22	√	√	√	1D-15	1			√
33D-7	33	√	√	√	1.3D-15	1.3	√	√	√
3D-9	3	√	√	√	1.5D-15	1.5	√	√	√
2.5D-9	2.5			√	2.5D-15	2.5	√	√	√
5D-9	5	√	√	√	3D-15	3	√	√	√
6D-9	6	√	√	√	5D-15	5	√	√	√
8D-9	8	√	√	√	7D-15	7	√	√	√
10D-9	10	√	√	√	8D-15	8	√	√	√
12D-9	12	√	√	√	10D-15	10	√	√	√
15D-9	15			√	15D-15	15	√	√	√
16D-9	16	√	√	√	16D-15	16	√	√	√
20D-9	20	√	√	√	18D-15	18	√	√	√
22D-9	22	√	√	√	20D-15	20	√	√	√
33D-9	33	√	√	√	30D-15	30	√	√	√
50D-9	50	√	√	√	47D-15	47	√	√	√
100D-9	100			√	50D-15	50	√	√	√
120D-9	120	√	√	√	1.3D-20	1.3		√	√
2.5D-11	2.5	√	√	√	1.5D-20	1.5			√
3D-11	3	√	√	√	2.5D-20	2.5	√	√	√
5D-11	5	√	√	√	3D-20	3	√	√	√
8D-11	8	√	√	√	5D-20	5	√	√	√
10D-11	10	√	√	√	8D-20	8	√	√	√
12D-11	12	√	√	√	10D-20	10	√	√	√
15D-11	15	√	√	√	16D-20	16	√	√	√
16D-11	16	√	√	√	20D-20	20			√
20D-11	20	√	√	√	注： UL/CUL 證書号：E3199∑$φ‌59 CQC 證書号：10001052520 ↓>≠ TUV 證書号：NO.B 00161©§™7 0001 Rev. 02
33D-11	33	√	√	√
47D-11	47	√		√
50D-11	50	√	√	√
